項目詳情

產品參數

IC介紹

1、控制原理：一個IC控制1顆LED組成一個回路(一組)，控制器通過控制IC對FPCB里面的電路進行控制，從而控制LED燈條變化不同的效果；如閃爍，追逐，跳變，順時針跑馬，逆時針跑馬，單色跑馬，變色跑馬，單顆追逐從頭到尾，流水，模擬閃電等；也可以根據客戶需要，自行編寫，編寫出所有想要的效果。

2、環保安全：采用優質高亮SMD5050RGB燈珠，具有耗電小、產生熱量小、無眩光，耐沖擊等，低壓直流12V供電，安全可靠性更高。

3、GS8208是一顆3通道，帶斷點續傳及內控花樣的LED恒流驅動芯片。GS8208 包括了3個漏極開路的恒流輸出端，內建灰階脈沖調制，輸入電源9V-15V，可承受12V端口電壓。芯片內置12bits的 GAMMA 校正模塊，PWM 最高刷新頻率達到8kHz，并且提供可降低電磁波干擾和電源雜波的輸出通道流錯位處理方式。IC采用拓展式歸零碼作為信號傳輸方式，可逐通道控制輸出電流，并無限級聯。芯片提供雙路數據輸入作為冗余控制，在單芯片損壞的情況下保證信號的傳輸。在無信號輸入時，GS8208將顯示內置程序，適合不帶控制器的應用場合。芯片內置上電保護及掉電保護功能，增強芯片使用壽命，并具備上電自動測試功能，方便客戶量產測試。GS8208 提供 SOP8 的封裝型式，工作環境為-40°C到+85°C 之間。

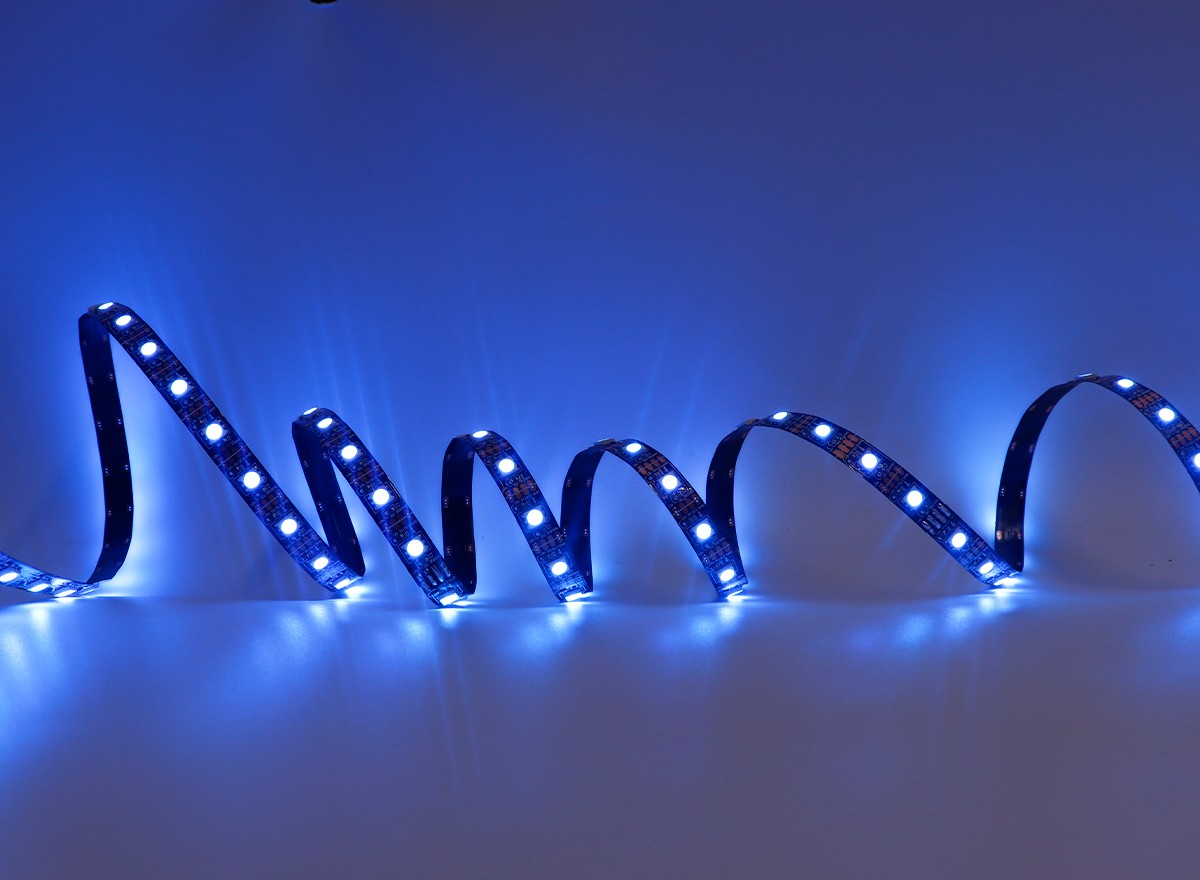

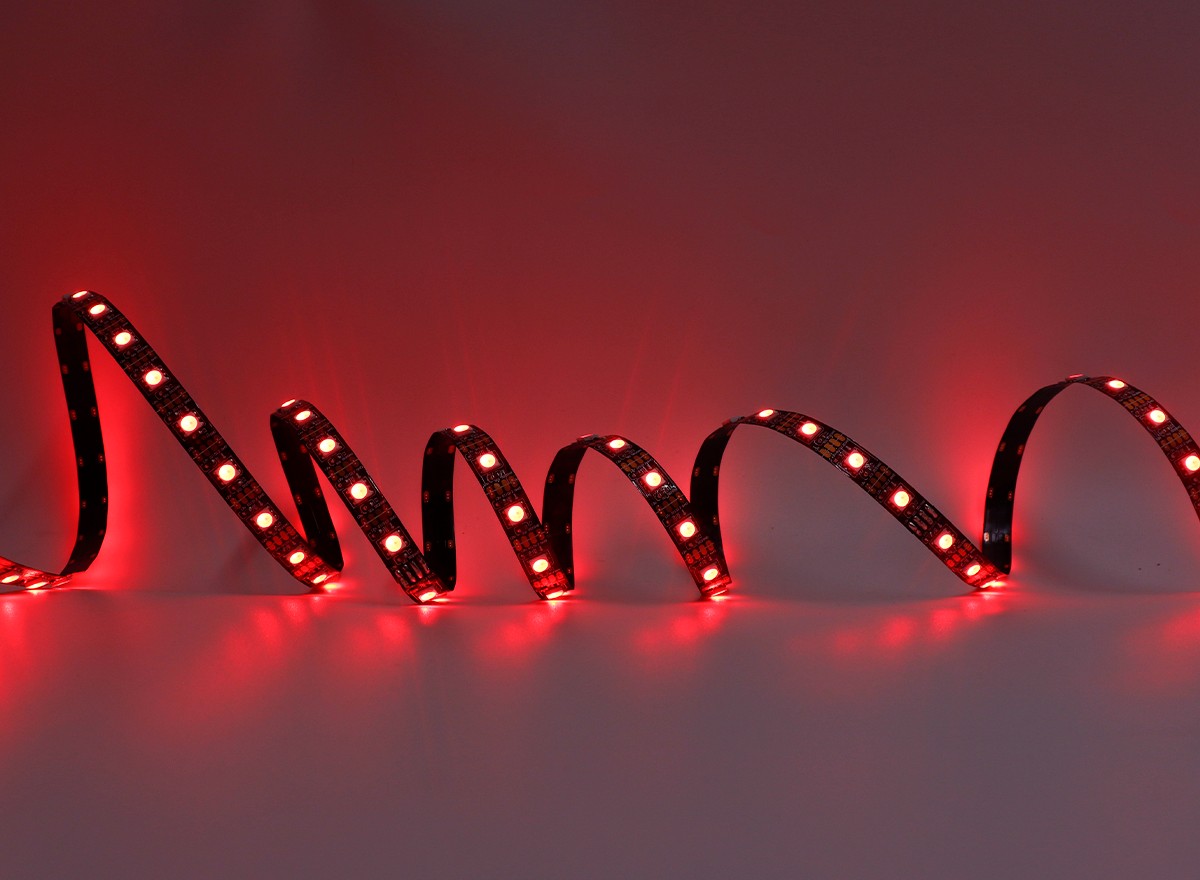

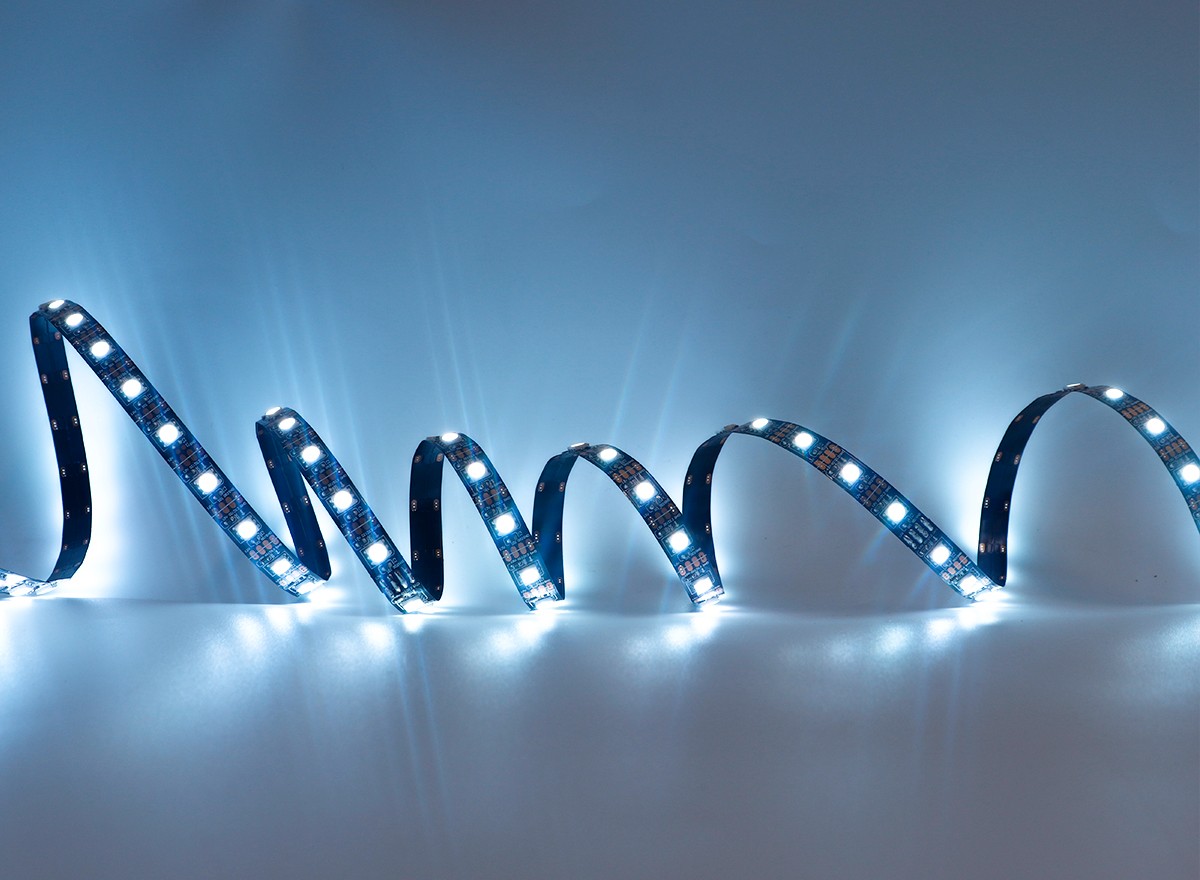

光效展示

防水展示

產品優點及使用場合

1、采用SMD5050rgb?LED作為光源，具有顯色指數高，光衰小，光色純，無重影等特點；

2、綠色環保無污染，不含鉛、汞等污染元素，對環境沒有任何污染；

3、顯色性好，對實物顏色的呈現更真切，各種光色可選，能滿足不同環境的需求，消除了傳統燈具色溫偏高或偏低引起的壓抑情緒，使視覺倍感舒適，提高了人們的工作效率；

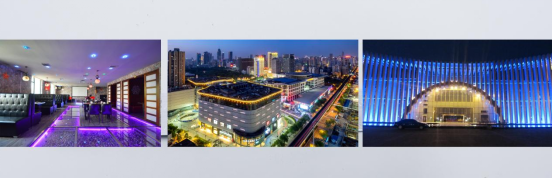

4、裝飾效果佳，采用特殊的表面處理工藝，外觀新穎，安裝簡單，拆卸方便，適用范圍廣如：

室內照明：商鋪等室內商業氛圍照明、汽車裝飾、樓梯走廊家居裝飾照明。

氛圍照明：酒吧、KTV、咖啡館燈娛樂場所

戶外照明：大樓外墻、建筑小品裝飾、水下照明工程

廣告照明：廣告字體的背光源、燈箱、發光字、發光招牌

光效控制與接線

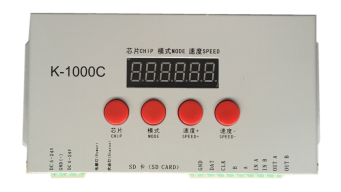

1、控制器：LED全彩燈帶，要想實現切換效果，必須配備控制器控制。而每個控制器的控制距離不一樣，一 般而言，簡易控制器的控制距離為10到15米，遙控控制器的控制距離為15到20米，最長可以控制到30米距離。如果LED燈帶的連接距離較長，而控制器 不能控制那么長的燈帶，那么就需要使用控制器串聯來進行分接。

2、LED燈帶的剪切與接線：電源 + 控制器 + 燈條

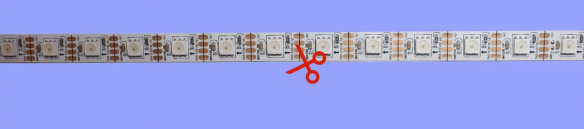

A．燈帶的剪切：燈帶為1燈1剪，每組燈可裁剪口為1.66CM,每一組燈之間的焊盤處為剪刀口，可在此處剪接

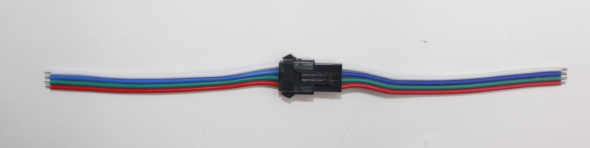

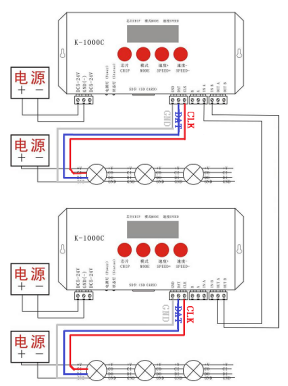

B．接線

安裝注意事項

1.LED燈帶是靜電敏感產品，應采取措施避免靜電，諸如在使用過程中帶靜電手環或防靜電手套，所有的裝置、設備儀器接地線。建議對組裝后的LED燈帶進行測試，確認LED燈帶是否收到靜電的破壞，確認方可參考如下：低電流或低電壓，LED不能點亮或同等條件下亮度較其他LED明顯偏暗為缺陷品。

2.LED燈帶供電電壓為12V，過長使用（超過5米）壓降上升，導致尾部供電電壓不足，造成LED亮度不均勻，建議使用分控器供電。

3.LED燈帶自帶雙面膠，粘貼前保證表面平整、干凈無油。

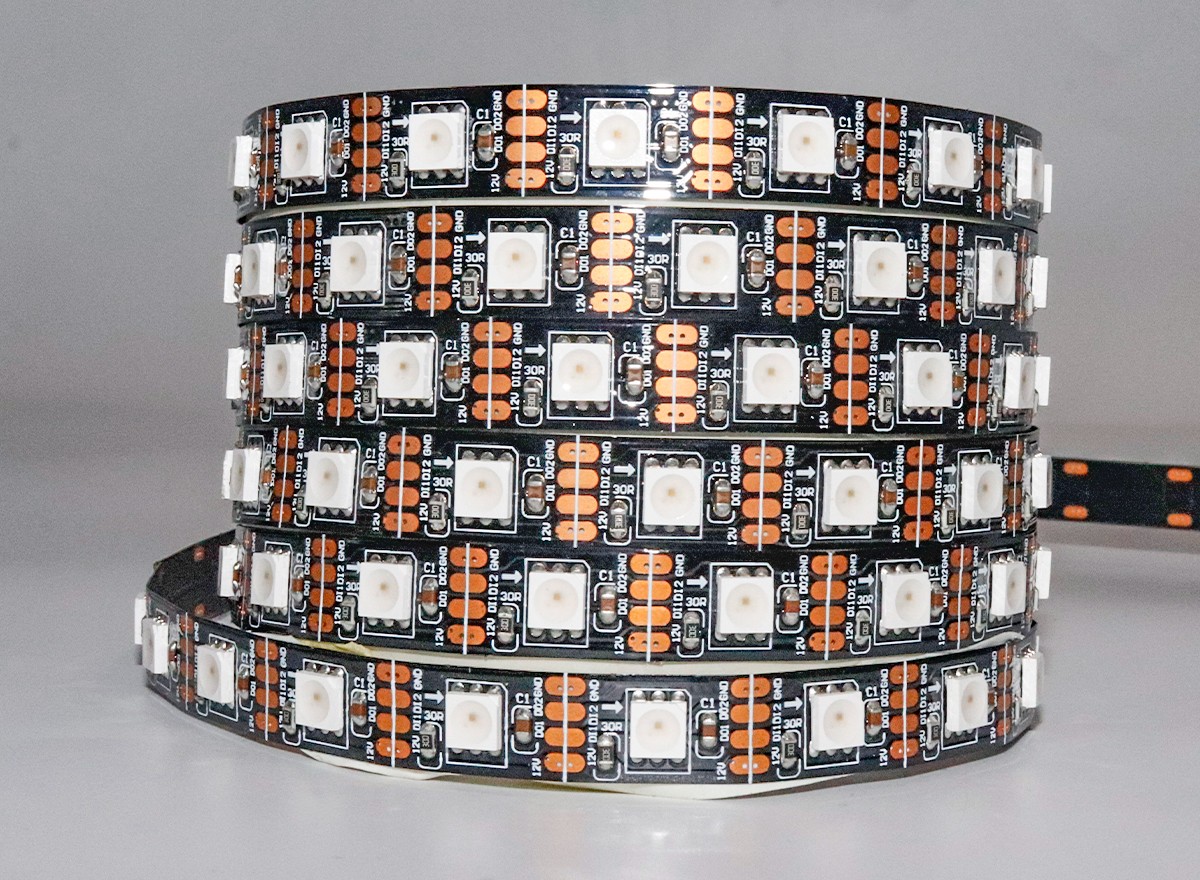

包裝展示

每5米/盤 （可定制長度）、防潮靜電袋包裝，整齊裝箱出貨。
