Led燈帶是指把LED組裝在帶狀的FPC（柔性線路板）或PCB硬板上，因其產品形狀象一條帶子一樣而得名。LED全彩燈條又名LED幻彩燈條，LED數碼燈條，?像素?zé)魲l，?英文名為：LED?pixel?strips，可以實現追逐，流水，幻彩，顯示效果等。因?yàn)槭褂脡勖L(zhǎng)（一般正常壽命在3~5萬小時），又非常節能和綠色環保而逐漸在各種裝飾行業中嶄露頭角。
產品優點
1、采用SMD5050rgb?LED作為光源，具有顯色指數高，光衰小，光色純，無重影等特點；
2、綠色環保無污染，不含鉛、汞等污染元素，對環境沒有任何污染；
3、顯色性好，對實物顏色的呈現更真切，各種光色可選，能滿足不同環境的需求，消除了傳統燈具色溫偏高或偏低引起的壓抑情緒，使視覺倍感舒適，提高了人們的工作效率；
4、裝飾效果佳，采用特殊的表面處理工藝，外觀新穎，安裝簡單，拆卸方便。
一、產品參數
產品類型 | 外置2835RGB 幻彩燈條 |
燈帶型號 | FW1934A-2835RGB-96D-12V |
IC型號 | FW1934A |
工作電壓 | DC12V |
功率 | 17.52W/M |
板寬、板厚 | 6MM 2盎司 |
顯示灰度等級 | 256 |
燈珠數量 | 96燈/米 |
IC數量 | 32個IC/米、32個像素點/米——一拖三（1個IC帶3個燈珠） |
工作溫度 | -25°C---80°C |
工作壽命 | 30KH |
板材顏色 | 白板 |
發光顏色 | 全彩/通過控制器能實現任意顏色 任意效果 |
數據傳輸速率 | 800K/S |
防水等級 | 裸板-不防水 滴膠-IP65 套管-IP67 灌膠-IP68 |
產品特點 | 小尺寸 幻彩跑馬 |
包裝 | 5米/盤 卷盤固定 防靜電袋包裝 |
二、IC介紹
1、控制原理：一個IC控制三顆LED組成一個回路(一組)，控制器通過控制IC對FPCB里面的電路進行控制，從而控制LED燈條變化不同的效果；如閃爍，追逐，跳變，順時針跑馬，逆時針跑馬，單色跑馬，變色跑馬，單顆追逐從頭到尾，流水，模擬閃電等；也可以根據客戶需要，自行編寫，編寫出所有想要的效果。
2、環保安全：采用優質高亮SMD2835RGB燈珠，具有耗電小、產生熱量小、無眩光，耐沖擊等，低壓直流24V供電，安全可靠性更高。
3、FW1934A是一顆 3 通道LED恒流驅動專用芯片，可通過雙通道數字接口（DIN、FDIN）互相切換輸入，與DO口級聯，外部控制器只需單線即可對芯片進行控制。芯片內部集成有MCU單線雙通道數字接口、LED恒流驅動、PWM輝度控制等電路。VDD引腳內部集成 5V穩壓管，外圍器件少。適用于護欄管、點光源等LED裝飾類產品。本產品性能優良，質量可靠。
4、腳位圖
5、腳位說明
引腳名稱 | SOP8 引腳序號 | SO23-8 引腳序號 | I/O | 功能說明 |
DI | 5 | 7 | I | 數據輸入 |
FDI | 7 | 6 | I | 備用數據輸入 |
DO | 4 | 8 | O | 數據輸出 |
GND | 6 | 1 | -- | 電源負極 |
OUTR/G/B | 1、2、3 | 4 、3 、2 | O | N管開漏，恒流輸出 |
VDD | 8 | 5 | -- | 電源正極 |
6、電氣參數（如無特殊說明，Ta＝ ? 4 0 ～ ＋ 8 5 ℃ ，Vss＝ 0 V, Vdd＝ 4.5 ～ 5.5 V）
在 VDD=4.5～5.5V 及工作溫度 40～+85℃下測試， 除非另有說明 | FW1934A | 單位 | ||||
參數名稱 | 參數符號 | 測試條件 | 最小值 | 典型值 | 最大值 | |
高電平輸出電壓 | Voh | Ioh=3mA | VDD-0.5 | V | ||
低電平輸出電壓 | Vol | Iol=10mA | 0.4 | V | ||
高電平輸入電壓 | Vih | VDD=5.0V | 3.5 | VDD | V | |
低電平輸入電壓 | Vil | VDD=5.0V | 0 | 1.5 | V | |
高電平輸出電流 | Ioh | VDD=5 0V，Vdo=4 9V | 1 | mA | ||
低電平輸出電流 | Iol | VDD=5.0V，Vdo=0.4V | 10 | mA | ||
輸入電流 | Iin | DIN、FDIN 接 VDD | 1 | μA | ||
靜態電流 | IDD | VDD=4.0V，GND=0V，其他 端口懸空 | 0.5 | 1.2 | 1.5 | mA |
OUT 輸出恒定電流 | Iout | OUTR，OUTG，OUTB=ON， Vout=3 0V | 14 | 14.8 | 16 | mA |
OUT 輸出漏電流 | Iolkg | OUTR，OUTG，OUTB=OFF， Vout=24.0V | 0.5 | μA | ||
通道間恒流誤差 | ΔIolc0 | OUTR，OUTG，OUTB=ON， Vout=3.0V | ±3 | % | ||
芯片間恒流誤差 | ΔIolc1 | OUTR，OUTG，OUTB=ON， Vout=3.0V | ±5 | % | ||
消耗功率 | Pd | Ta=25℃ ，SOP8 | 250 | mW | ||
Ta=25℃ ，SOT23-8 | 150 | mW | ||||
三、燈珠介紹

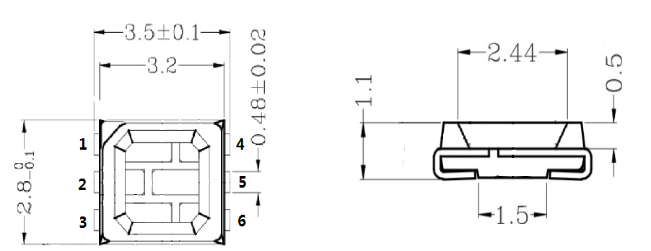

1、包裝尺寸
2、電性與光學特征
項目 | 符號 | 測試條件 | 數值 | 單位 | ||
R | G | B | ||||
峰值波長 | λpeak | IF=20mA | 622 | 520 | 465 | nm |
主波長 | λdom | IF=20mA | 620~625 | 517~522 | 460~470 | nm |
半功率角度 | 2θ1/2 | IF=20mA | 120 | 120 | 120 | Deg |
正向電壓 | VF（avg） | IF=20mA | 2.0 | 2.7 | 2.8 | V |
VF(max) | 2.3 | 3.1 | 3.2 | V | ||
發光強度 | IV(Avg) | IF=20mA | 400-600 | 1200-1800 | 300-450 | mcd |
反向電流 | IR | Vr=5V | 10 | 10 | 10 | uA |

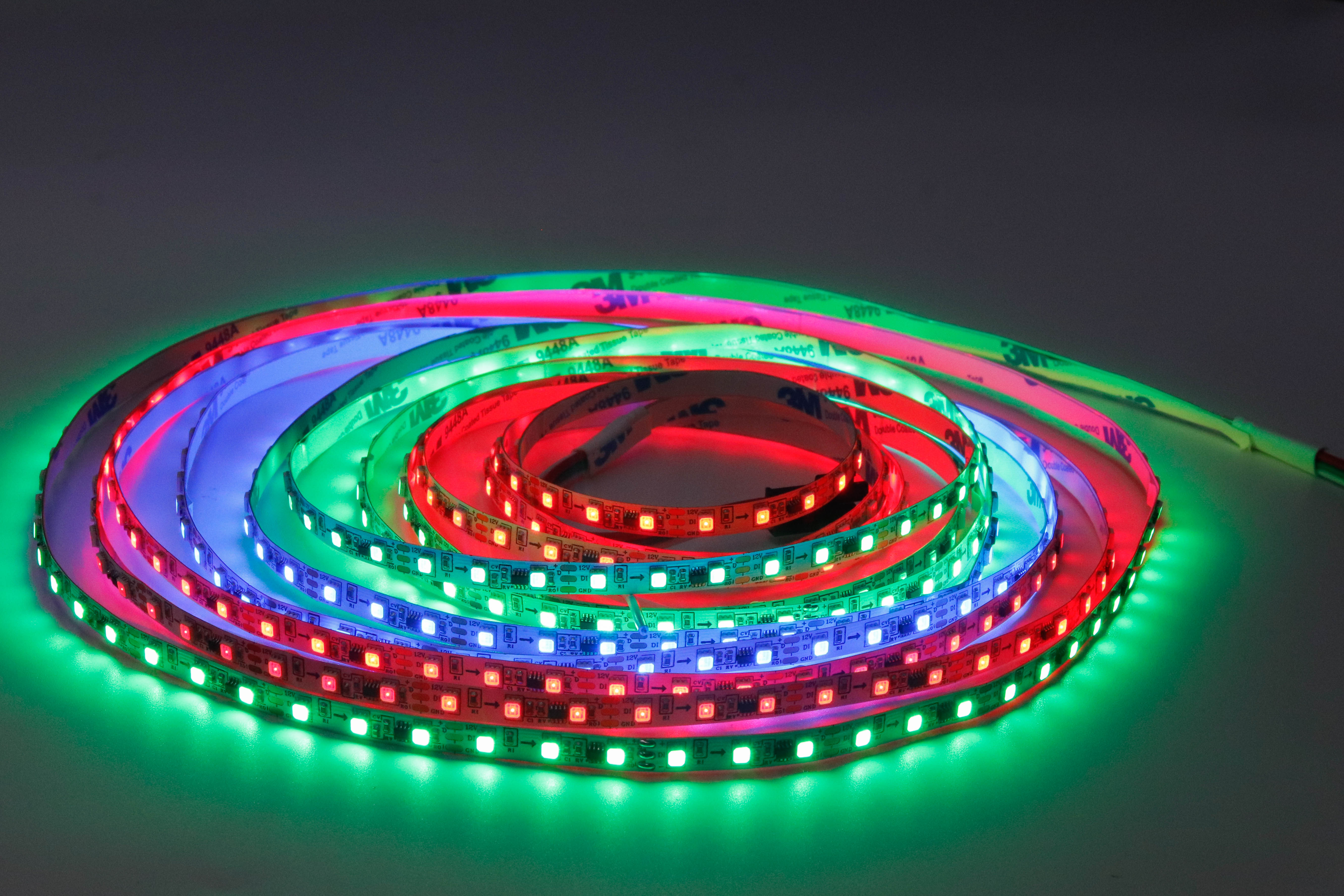

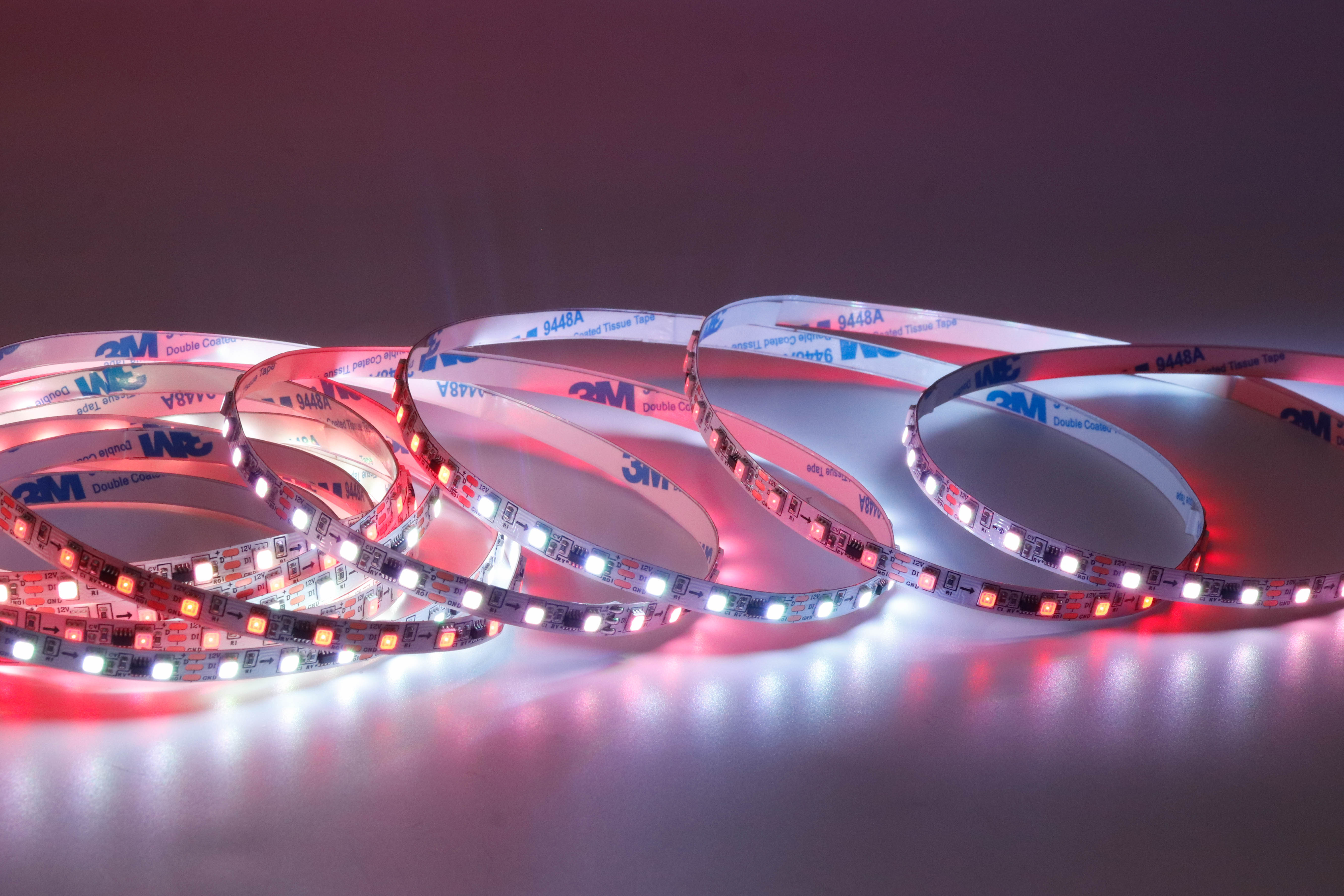

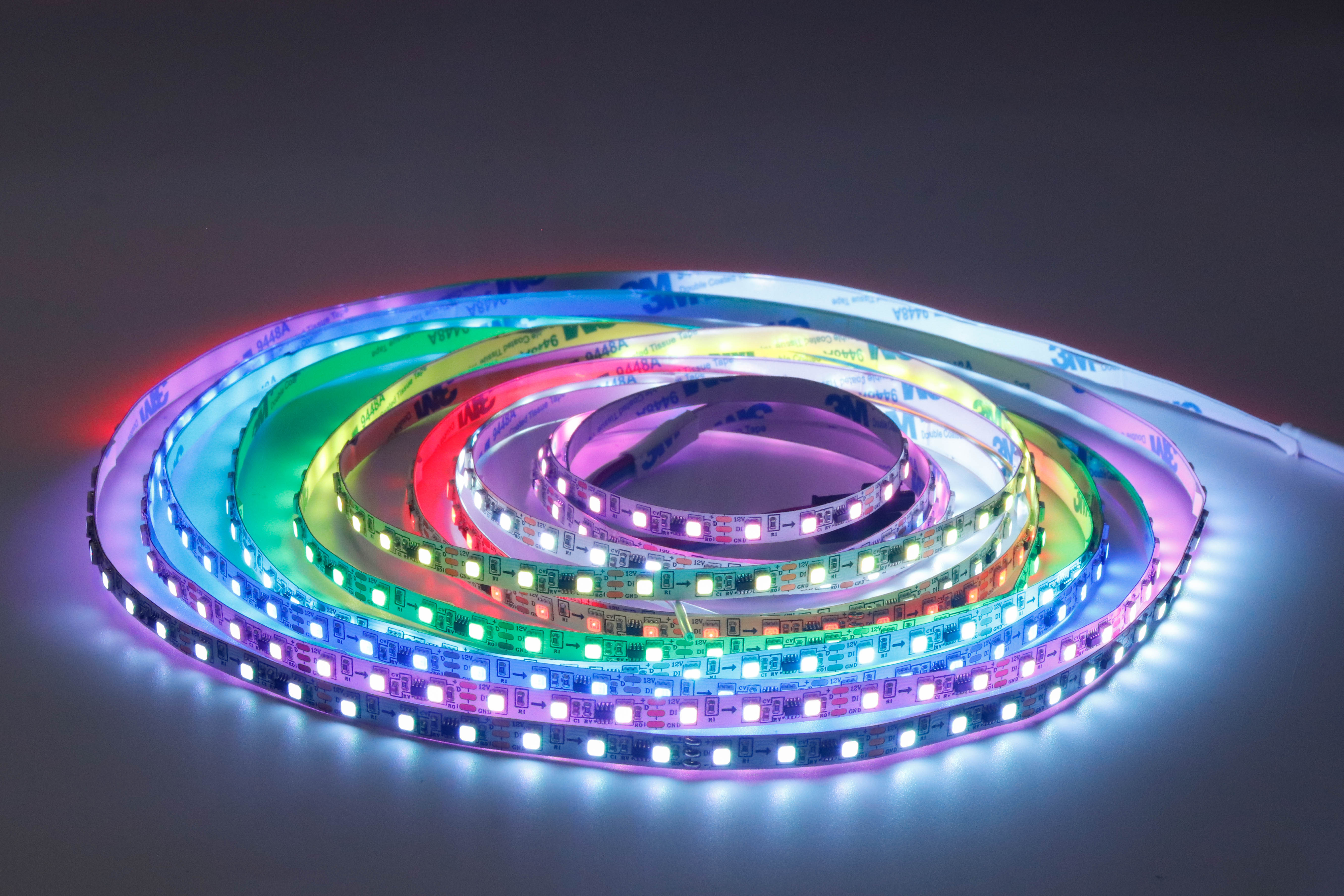

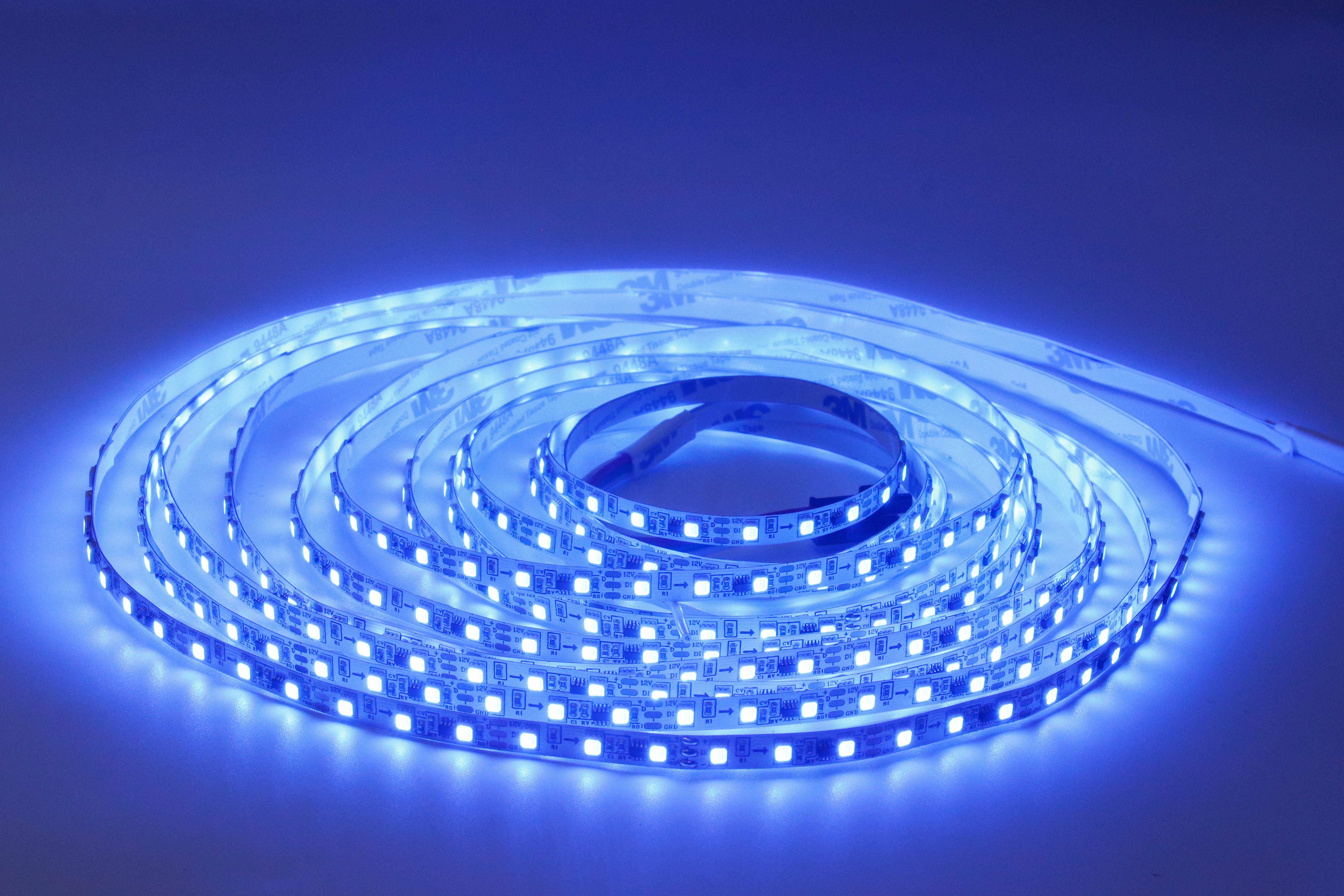

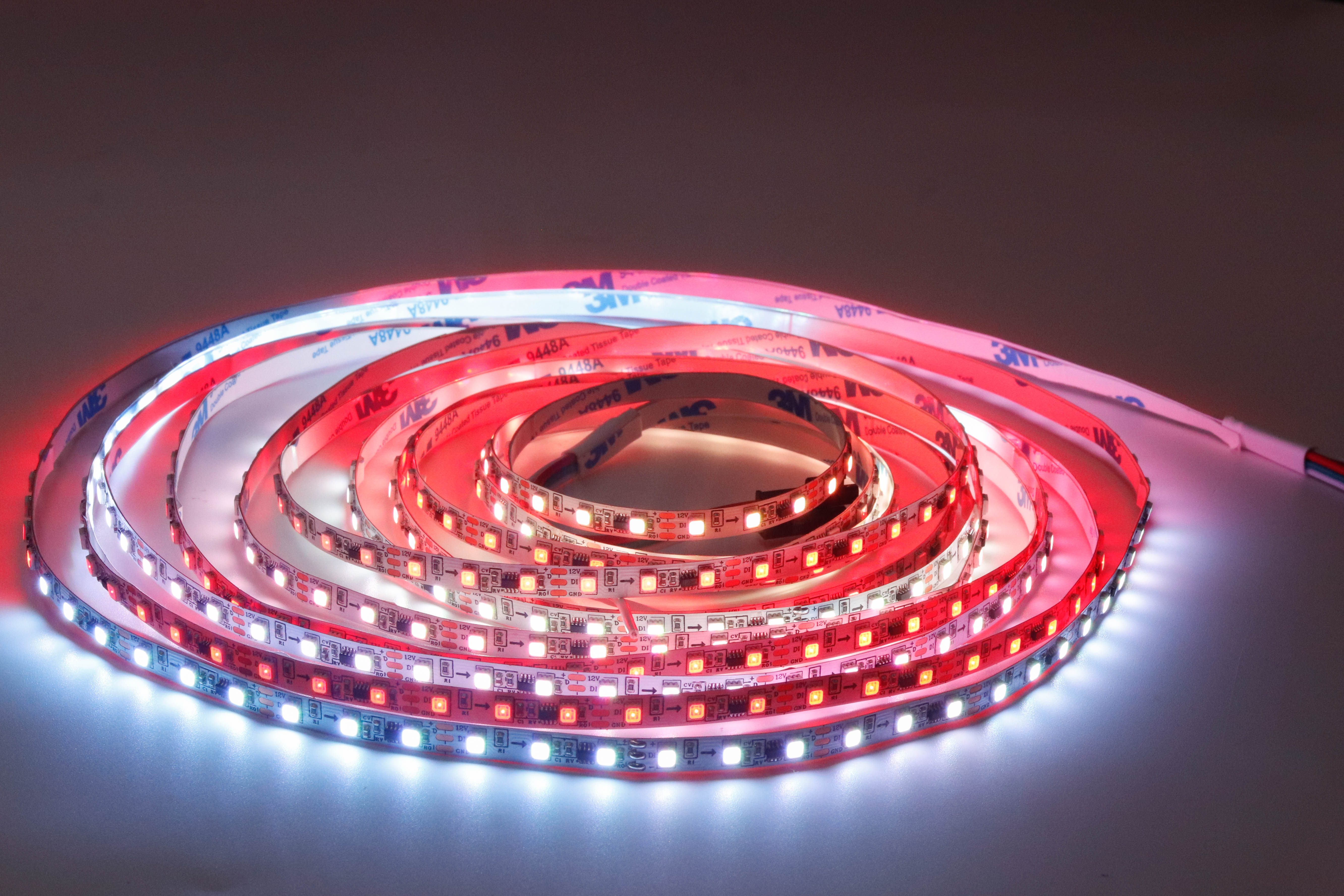

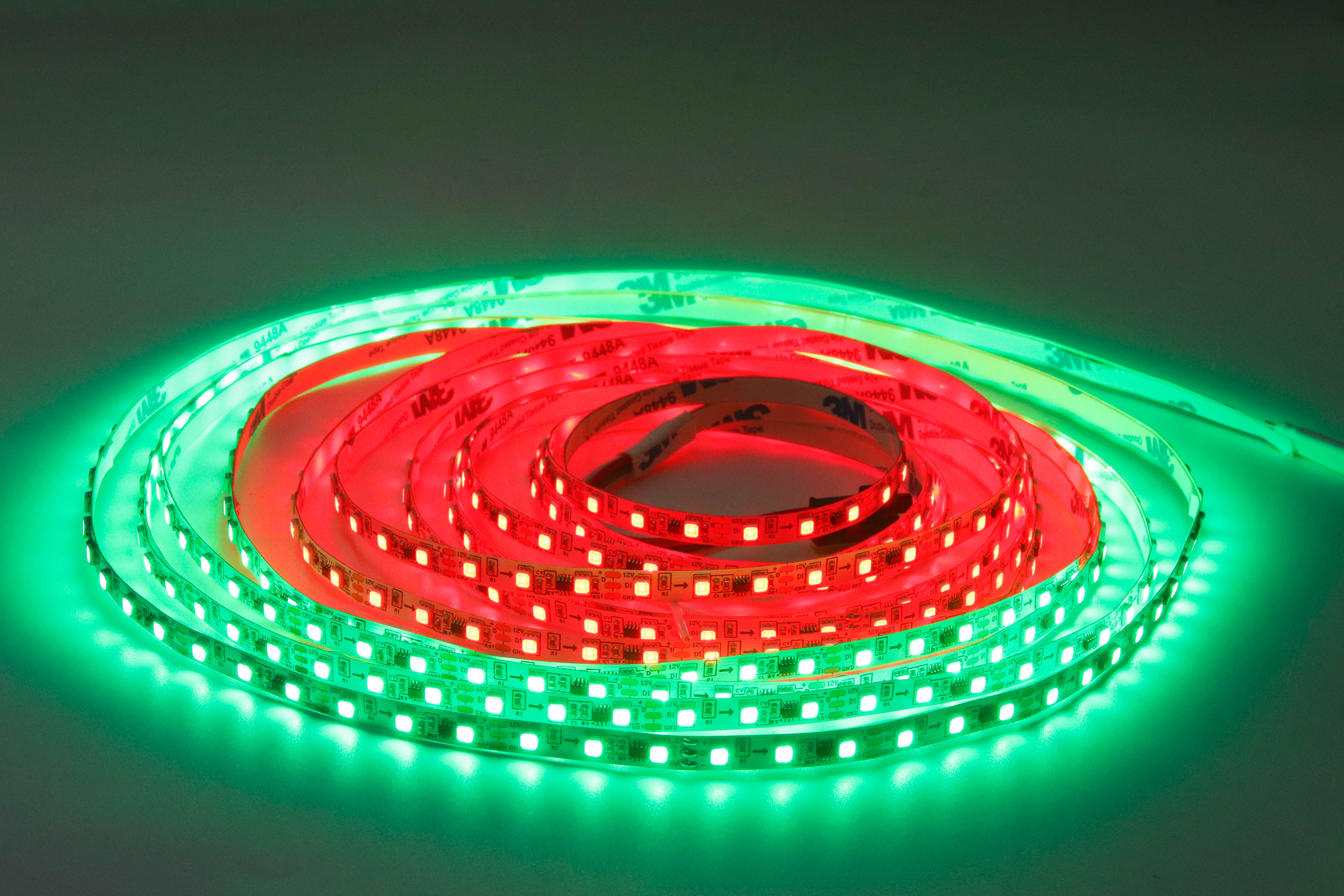

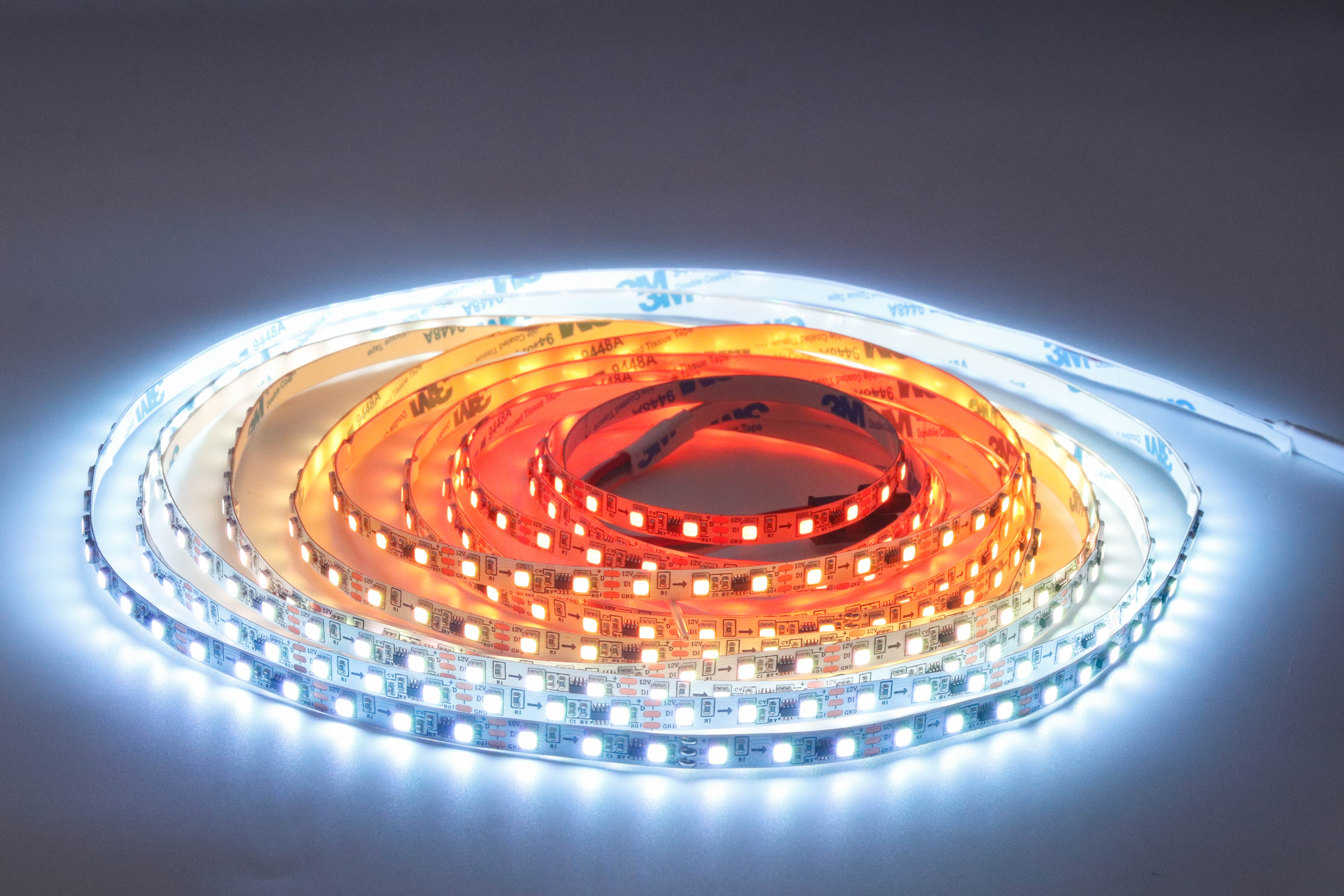

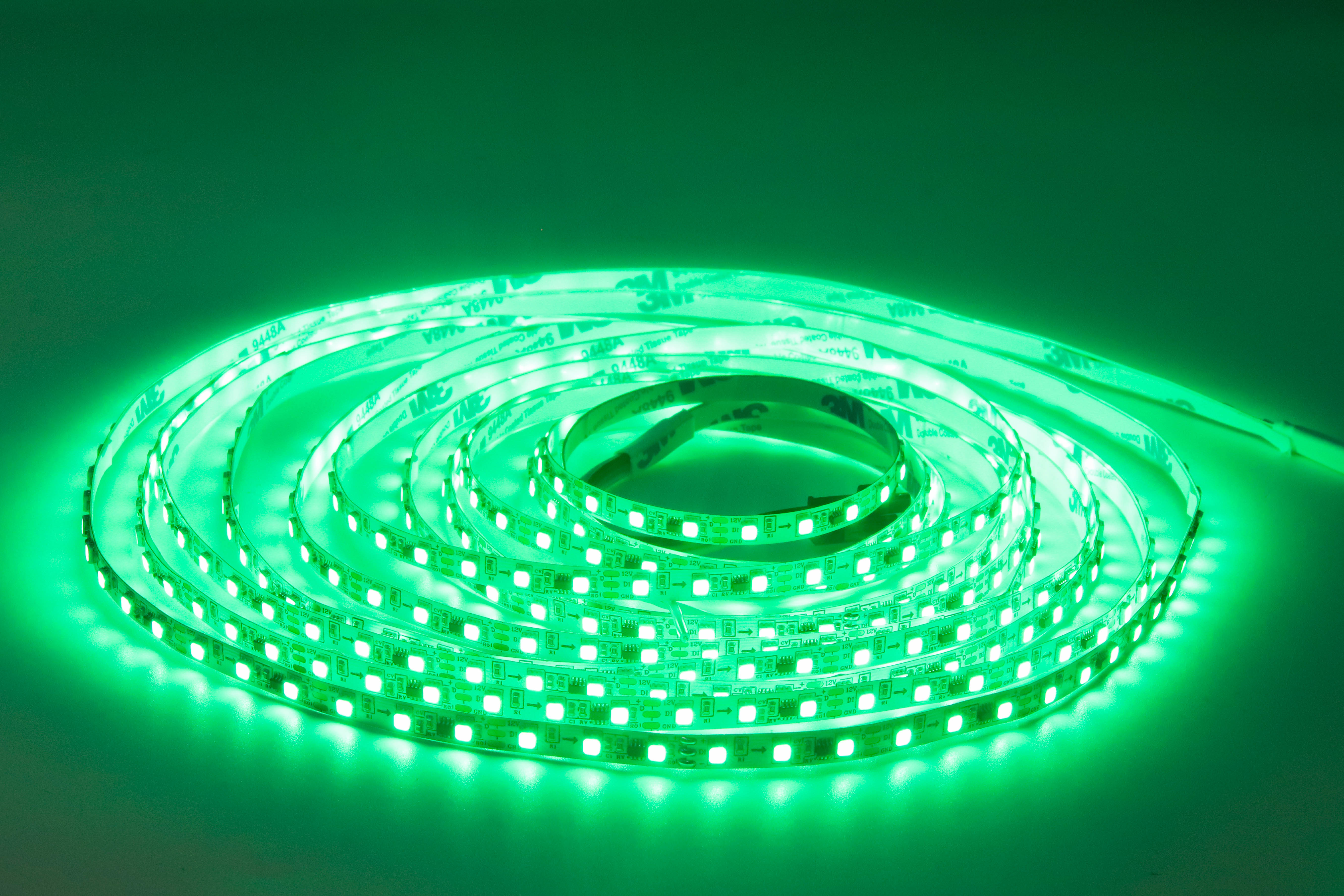

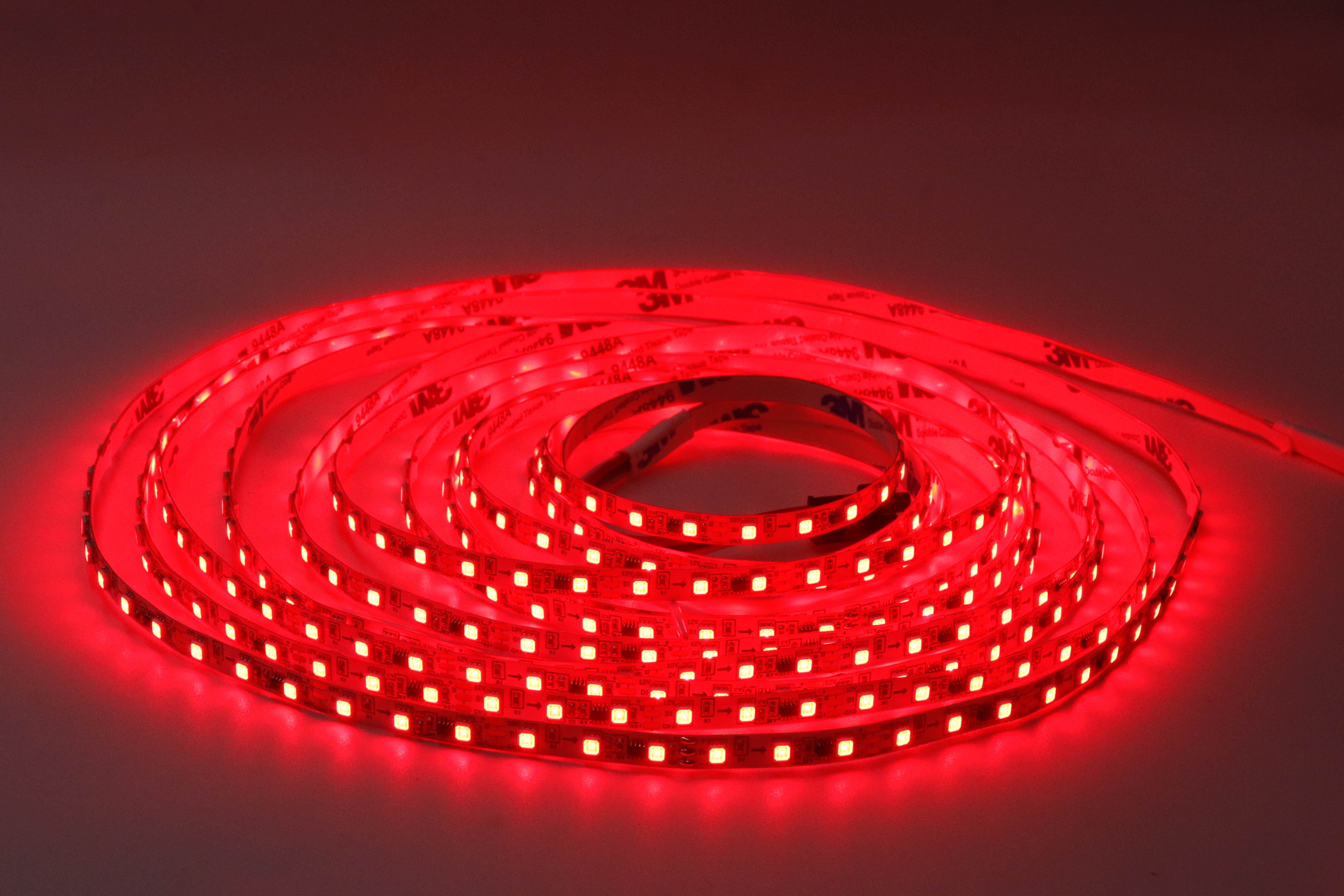

四、實物展示

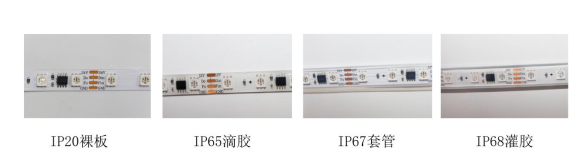

五、防水分類
六、產品優點及使用場合
1、采用SMD2835rgb?LED作為光源，具有顯色指數高，光衰小，光色純，無重影等特點；
2、綠色環保無污染，不含鉛、汞等污染元素，對環境沒有任何污染；
3、顯色性好，對實物顏色的呈現更真切，各種光色可選，能滿足不同環境的需求，消除了傳統燈具色溫偏高或偏低引起的壓抑情緒，使視覺倍感舒適，提高了人們的工作效率；

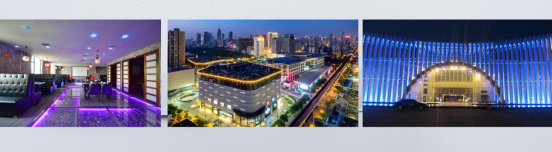

4、裝飾效果佳，采用特殊的表面處理工藝，外觀新穎，安裝簡單，拆卸方便，適用范圍廣如：
室內照明：商鋪等室內商業氛圍照明、汽車裝飾、樓梯走廊家居裝飾照明。
氛圍照明：酒吧、KTV、咖啡館燈娛樂場所
戶外照明：大樓外墻、建筑小品裝飾、水下照明工程
廣告照明：廣告字體的背光源、燈箱、發光字、發光招牌
七、光效控制與接線
1、控制器：LED全彩燈帶，要想切換光效，必須配備幻彩控制器。而每個控制器的控制距離不一樣，一般而言，簡易控制器的控制距離為10到15米，遙控控制器的控制距離為15到20米，最長可以控制到30米距離。如果LED燈帶的連接距離較長，超過控制器控制距離則需要使用控制器串聯方式進行分控。

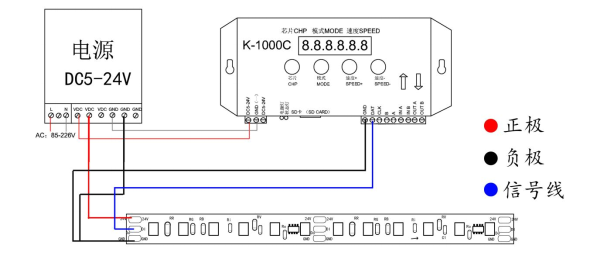

2、電源 + 控制器 + 燈條接線線路圖
3、壓差
5米燈帶壓差實測數據 | |||||
光色 距離 | 1米 | 2米 | 3米 | 4米 | 5米 |
白光 | 8.58V | 7.64V | 7.05V | 6.7V | 6.6V |
單米功率 | 17.52W | ||||
五米總功率 | 47.84W | ||||
壓差分析燈帶一米功率為17.52W，按滿功率計算 5 米一卷的功率消耗為 87.6W，但由于存在壓差所有并非每米實際功率可達到額定功率。所以當單端供電時每條燈帶的總功率不等于長度乘以額定功率，因此燈帶實際 工程應用時，為了達到光色亮度更均勻一致建議使用兩端供電的方式。

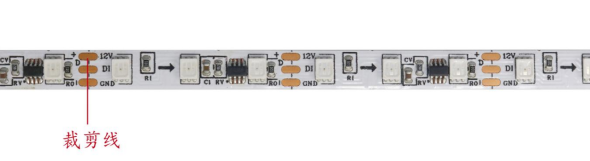

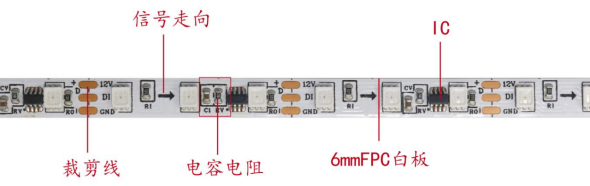

4、燈帶剪接：燈帶為3燈1剪，每組燈可裁剪口為3.125CM,每一組燈之間的焊盤處為剪刀口，可在焊盤處剪接。
八、安裝注意事項
1.LED燈帶是靜電敏感產品，應采取措施避免靜電，諸如在使用過程中帶靜電手環或防靜電手套，所有的裝置、設備儀器接地線。建議對組裝后的LED燈帶進行測試，確認LED燈帶是否收到靜電的破壞，確認方可參考如下：低電流或低電壓下，LED不能點亮或亮度較其他LED明顯偏暗為缺陷品。
2.LED燈帶供電電壓為12V，過長使用（超過5米）壓降上升，導致尾部供電電壓不足，造成LED亮度不均勻，建議添加電源補電。
3.LED燈帶自帶雙面膠，粘貼前保證表面平整、干凈無油。
九、包裝展示
每5米/盤 （可定制長度）、防潮靜電袋包裝，整齊裝箱出貨。
