項目詳情

產品參數

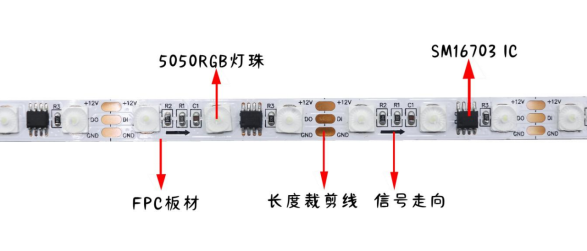

IC介紹

1、控制原理：一個IC控制3顆LED組成一個回路(一組)，控制器通過控制IC對FPCB里面的電路進行控制，從而控制LED燈條變化不同的效果；如閃爍，追逐，跳變，順時針跑馬，逆時針跑馬，單色跑馬，變色跑馬，單顆追逐從頭到尾，流水，模擬閃電等；也可以根據客戶需要，自行編寫，編寫出所有想要的效果。

2、環保安全：采用優質高亮SMD5050RGB燈珠，具有耗電小、產生熱量小、無眩光，耐沖擊等，低壓直流12V供電，安全可靠性更高。

3、SM16703是單線傳輸?shù)娜ǖ繪ED驅動控制芯片，采用單極性歸零碼數據協議。SM16703內部包含電源鉗位模塊、信號解碼模塊、振蕩模塊、數據再生模塊、輸出電流驅動模塊等。其中數據再生模塊在接受完本芯片的數據后，自動將級聯輸出的數據整形轉發，保證數據串聯傳輸過程中不衰減。SM16703無需外接電阻，OUT R/G/B端口默認輸出電流17mA。芯片外圍元器件少、簡單可靠。

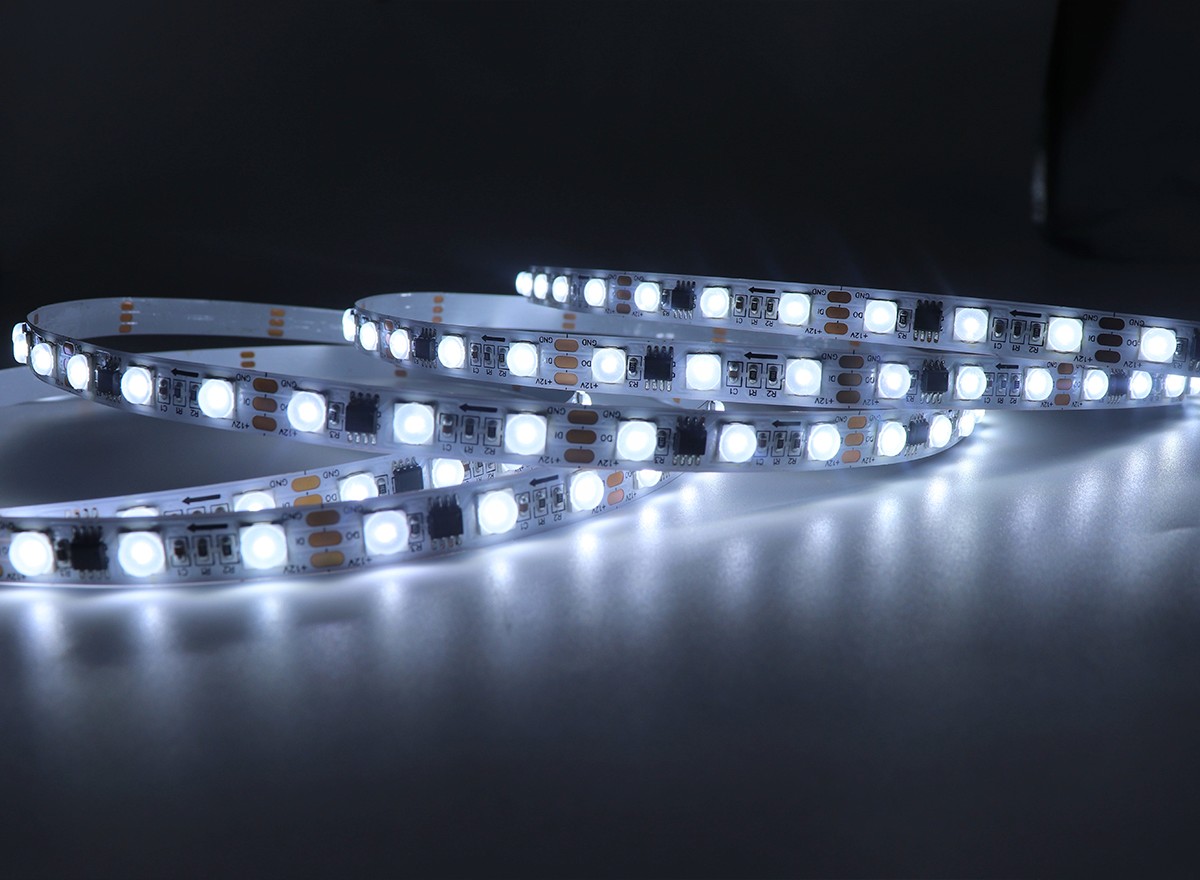

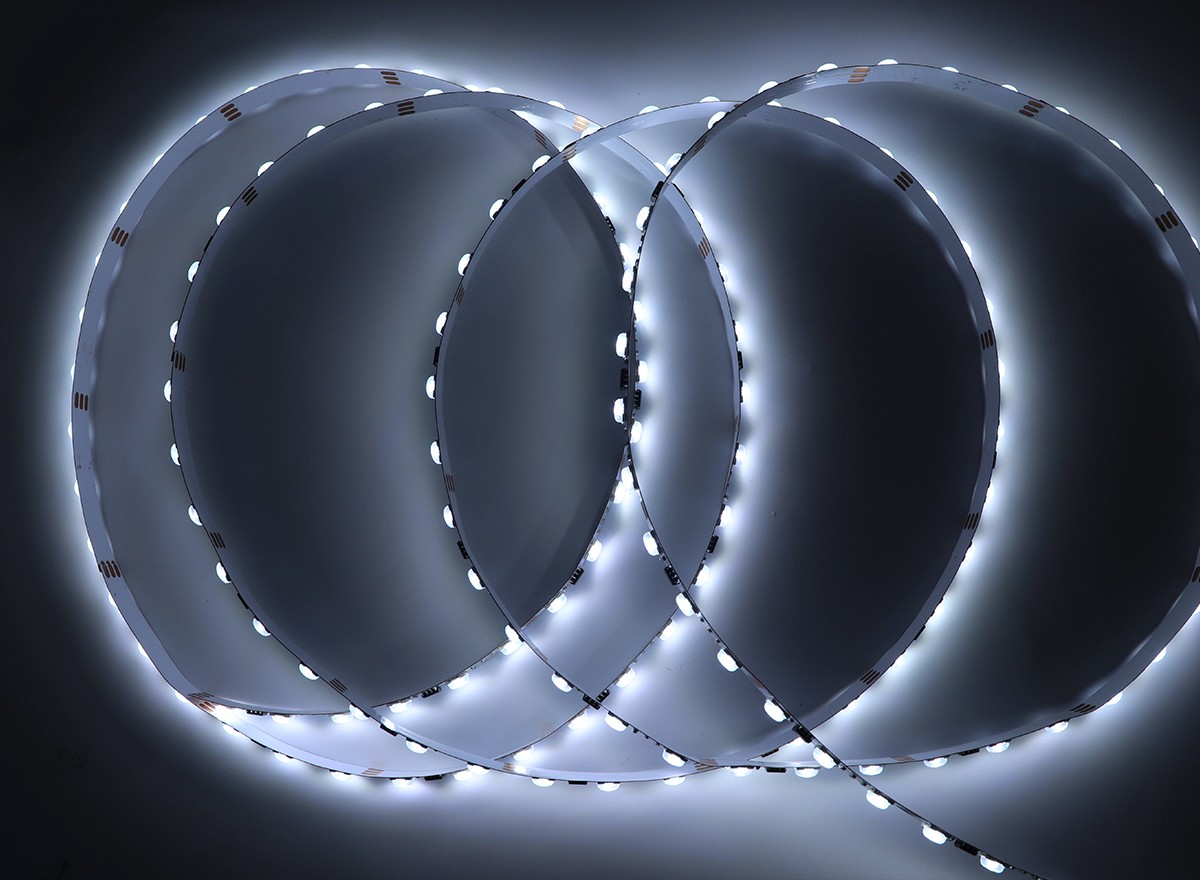

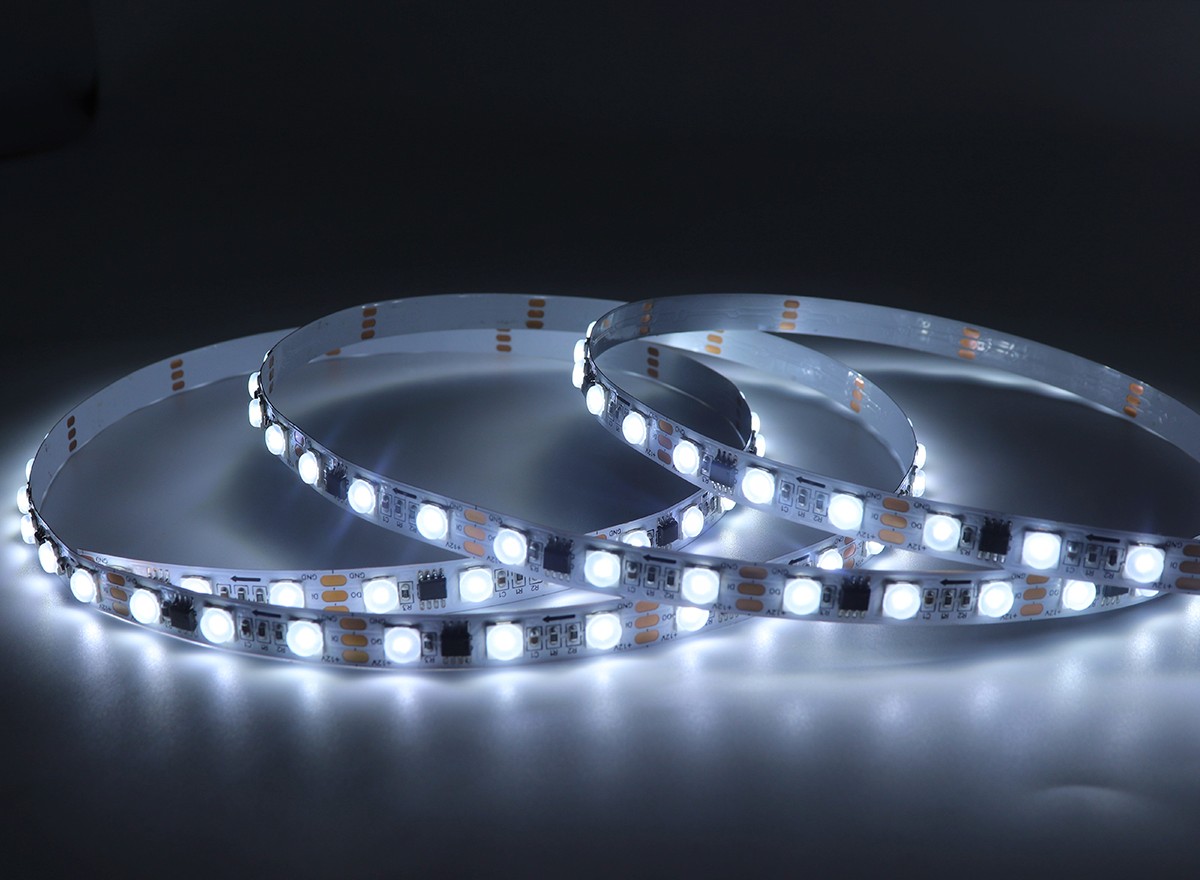

光效展示

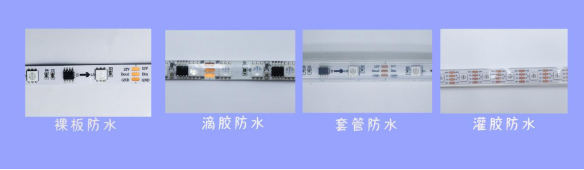

防水展示

產品優點及使用場合

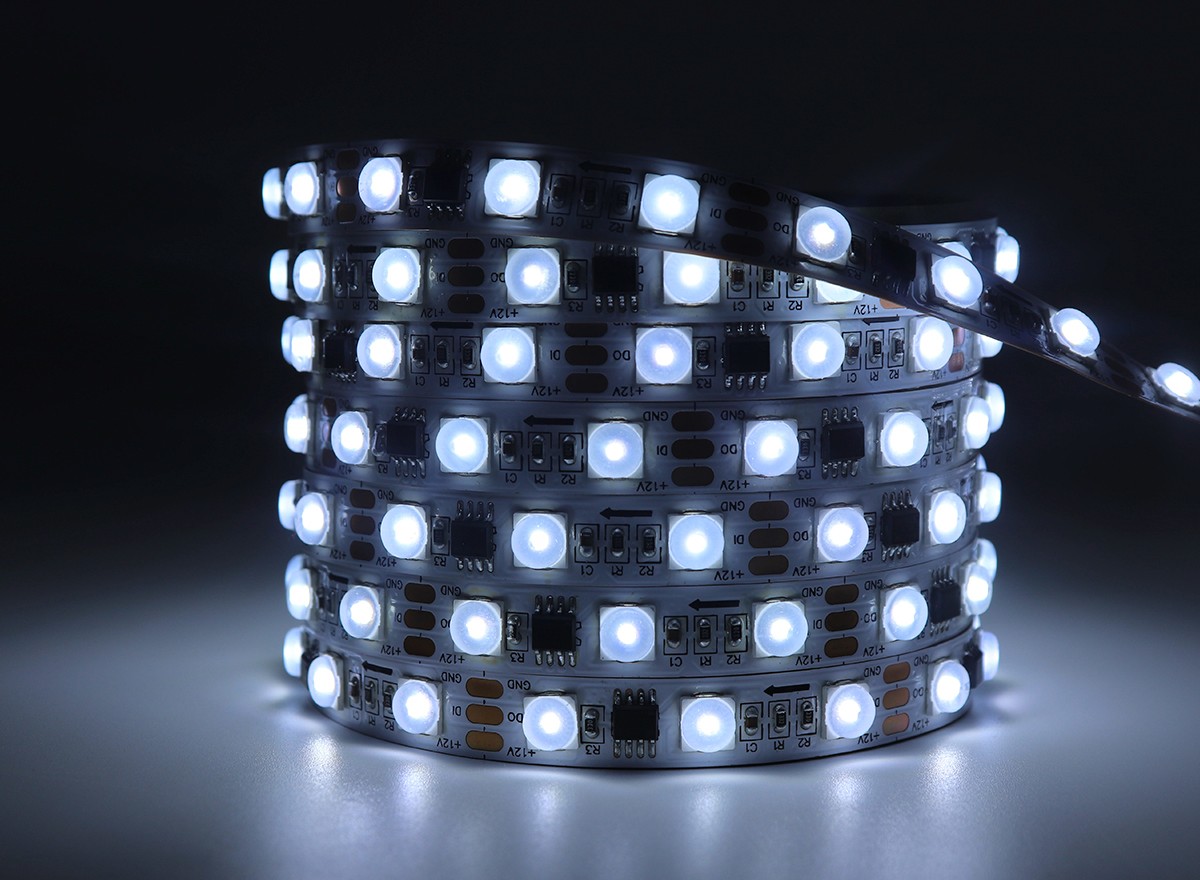

1、采用SMD5050W?LED作為光源，具有顯色指數高，光衰小，光色純，無重影等特點；

2、綠色環保無污染，不含鉛、汞等污染元素，對環境沒有任何污染；

3、顯色性好，對實物顏色的呈現更真切，各種光色可選，能滿足不同環境的需求，消除了傳統燈具色溫偏高或偏低引起的壓抑情緒，使視覺倍感舒適，提高了人們的工作效率；

  4、裝飾效果佳，采用特殊的表面處理工藝，外觀新穎，安裝簡單，拆卸方便，適用范圍廣如：

室內照明：商鋪等室內商業氛圍照明、汽車裝飾、樓梯走廊家居裝飾照明。

氛圍照明：酒吧、KTV、咖啡館燈娛樂場所

戶外照明：大樓外墻、建筑小品裝飾、水下照明工程

廣告照明：廣告字體的背光源、燈箱、發光字、發光招牌

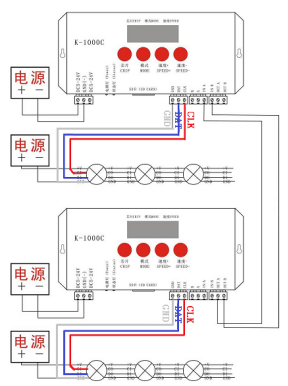

光效控制與接線

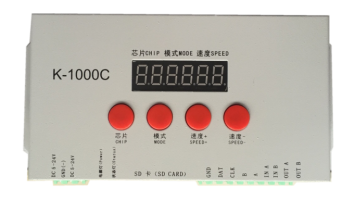

1、控制器：LED全彩燈帶，要想實現切換效果，必須配備控制器控制。而每個控制器的控制距離不一樣，一 般而言，簡易控制器的控制距離為10到15米，遙控控制器的控制距離為15到20米，最長可以控制到30米距離。如果LED燈帶的連接距離較長，而控制器 不能控制那么長的燈帶，那么就需要使用控制器串聯來進行分接。

2、LED燈帶的剪切與接線：電源 + 控制器 + 燈條

A．燈帶的剪切：燈帶為3燈1剪，每組燈可裁剪口為3.33CM,每一組燈之間的焊盤處為剪刀口，可在此處剪接。

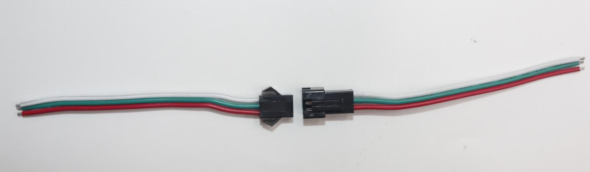

B．接線

安裝注意事項

1.LED燈帶是靜電敏感產品，應采取措施避免靜電，諸如在使用過程中帶靜電手環或防靜電手套，所有的裝置、設備儀器接地線。建議對組裝后的LED燈帶進行測試，確認LED燈帶是否收到靜電的破壞，確認方可參考如下：低電流或低電壓，LED不能點亮或同等條件下亮度較其他LED明顯偏暗為缺陷品。

2.LED燈帶供電電壓為12V，過長使用（超過5米）壓降上升，導致尾部供電電壓不足，造成LED亮度不均勻，建議使用分控器供電。

3.LED燈帶自帶雙面膠，粘貼前保證表面平整、干凈無油。

包裝展示

每5米/盤 （可定制長度）、防潮靜電袋包裝，整齊裝箱出貨。
